Module de caméra thermique FEO non refroidi à infrarouge à ondes longues (LWIR)

Boson

Conforme à la NDAA et sans ITAR, le module de caméra thermique OEM infrarouge à ondes longues (LWIR) de Boson® établit la norme en matière de taille, de poids, de puissance et de performance (SWaP). Utilisant le traitement d’image avancé de Teledyne FLIR et plusieurs interfaces de communication standard de l’industrie, Boson permet des applications allant de la lutte contre les incendies aux systèmes d’aéronefs sans pilote (UAS), à la sécurité et aux trousses de développement automobile, le tout pour aussi peu que 600 mW.

Le détecteur non refroidi de 12 µm est disponible en deux résolutions : 640 × 512 ou 320 × 256 - et plusieurs options de fréquence d’images. Les modèles radiométriques offrent une mesure absolue de la température. Avec plusieurs configurations d’objectifs également disponibles, Boson offre la plus vaste gamme de modèles LWIR de Teledyne FLIR et la plus grande flexibilité aux programmes d’intégration. La TDL facile à utiliser, l’interface graphique conviviale et la documentation complète sur l’intégration des produits de Boson simplifient davantage l’intégration des FEO dans des systèmes de niveau supérieur.

Pour une mise à niveau de sensibilité prête à l’emploi, la nouvelle Boson+ offre un NeDT de pointe de <20 mK.

Boson

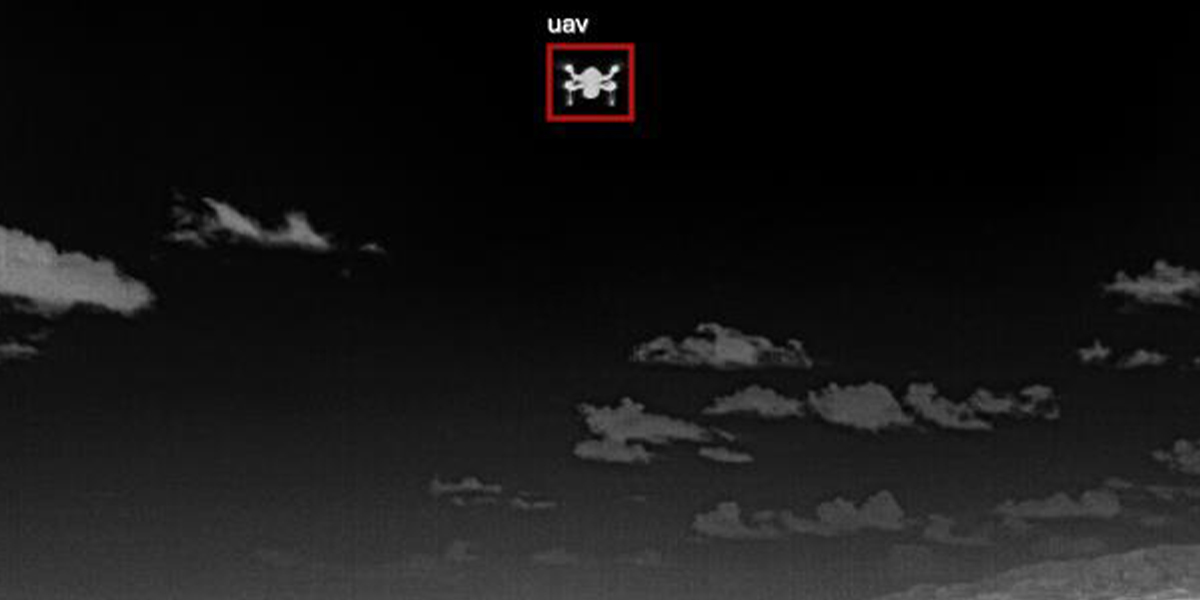

Boson-PDP-Pillar1-Images-INDUSTRY-LEADING, POIDS ET POWER2.jpg

TAILLE, POIDS ET PUISSANCE (ÉCHANGE) DE POINTE AVEC RADIOMÉTRIE

Modules de caméra thermique VGA et QVGA LWIR complets à partir de 7,5 grammes et < 4,9 cm3

Faible consommation d’énergie, à partir de 600 mW
Résolutions 640 et 320, microbolomètre LWIR radiométrique à pas de pixel de 12 μm
Construction robuste et fonctionnement stable pour des températures nominales de -40 °C à 80 °C

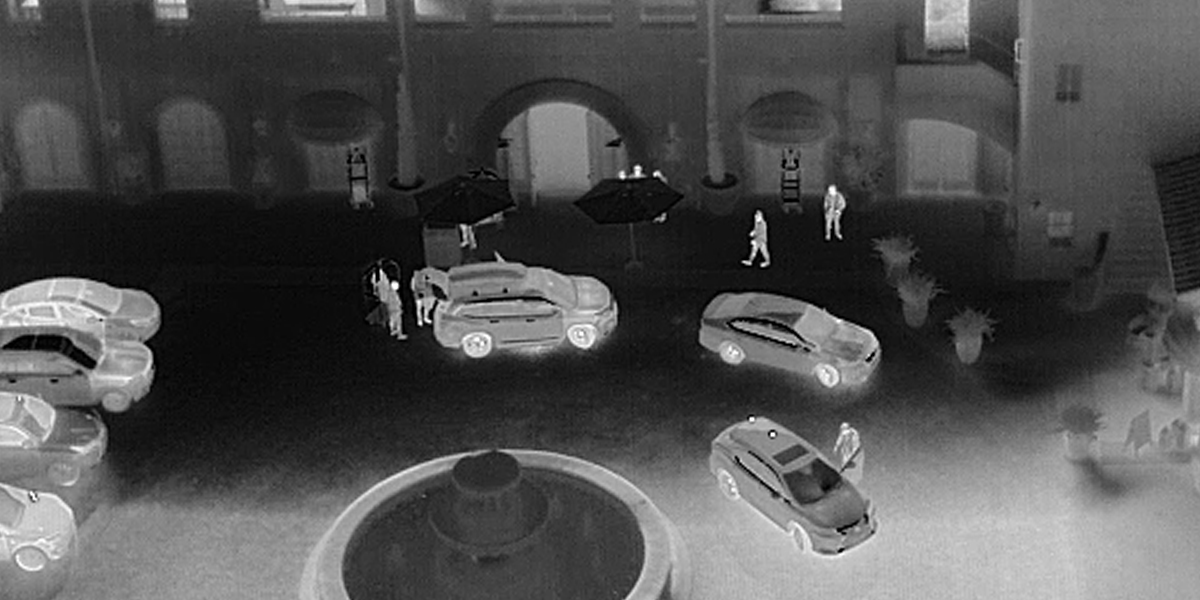

DES PERFORMANCES ÉPROUVÉES ET LARGEMENT DÉPLOYÉES

Des performances, une flexibilité et une disponibilité constantes de la plus large gamme de configurations de modèles LWIR de Teledyne FLIR.

Fabrication en grand volume avec disponibilité prête à l'emploi
Kits d’accessoires tiers accessibles de nombreux tiers
Adaptez les performances aux conditions d’utilisation grâce à des configurations matérielles et logicielles

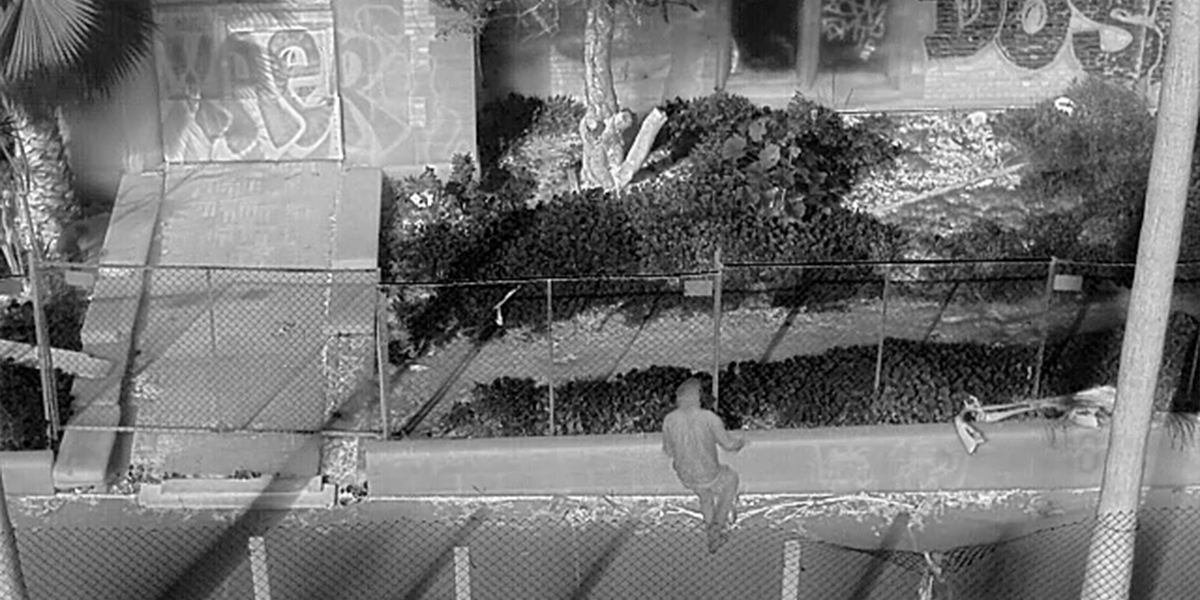

CONÇU POUR LES INTÉGRATEURS

La compatibilité mécanique/électrique partagée de tous les modèles Boson permet de les utiliser en plug-and-play avec les conceptions existantes.

SDK Boson facile à utiliser, interface graphique conviviale et documentation complète d’intégration des produits
L’équipe hautement qualifiée des services techniques est disponible pour prendre en charge l’intégration.
Conforme à la NDAA et classée dans la juridiction du Département du commerce des États-Unis comme EAR 6A003.b.4.a

Comparaison des produits Boson

	Boson+	Boson
Résolution	VGA : 640 × 512 QVGA : 320 × 256	VGA : 640 × 512 QVGA : 320 × 256
Taille des pixels	12 μm
Bande spectrale	8μm - 14μm
Sensibilité THERMIQUE	Industriel : ≤20 mK Professionnel : ≤30 mK	Industriel : ≤40 mK Professionnel : ≤50 mK Consommateur : ≤60 mK
Pipeline vidéo et latence	AGC : Amélioration avec des noirs plus profonds Latence : <6 ms	AGC : Oui Latence : <25 ms
Plage dynamique de la scène	Gain élevé : Jusqu’à 150 °C Gain faible : Jusqu’à 350 °C	Gain élevé : <140 °C Faible gain : <500 °C
Fréquence d’acquisition des images	60 Hz par défaut; autonomie de 30 Hz sélectionnable	60 Hz et 9 Hz
Option de radiométrie	Disponible au deuxième trimestre 2024 pour les modèles à résolution 640 x 512 et 320 x 256.	Oui
Mode faible gain disponible	Oui	Oui
Options sans obturateur	Oui	Oui

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Parc extérieur - Boson comparé au Boson+

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Bureau Teledyne FLIR - Boson comparé au Boson+

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Bureau Teledyne FLIR - Boson comparé au Boson+

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Centrale électrique - Radiométrie Boson

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Surveillance de la circulation - Radiométrie Boson

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Foyer extérieur - Radiométrie Boson

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Piste d’aéroport - Radiométrie Boson

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Panneau électrique - Radiométrie Boson

Recherche de modèles

Produit	Résolution	Fréquence d'images	Pas de pixels (μm)	Vision Horizontal	Statut	Comparer
Boson 320, 4° (HFOV) 55 mm 20320A004	320 x 256	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	4°	In Production Demander plus d’informations
Boson 320, 6° (champ de vision horizontal) 36 mm 20320A006	320 x 256	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	6°	In Production Demander plus d’informations
Boson 320, 12° (champ de vision horizontal) 18 mm 20320A012	320 x 256	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	12°	In Production Demander plus d’informations
Boson Plus 320, 16° (HCDV) 13,8 mm 20320A016	320 x 256	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	16°	In Production Demander plus d’informations
Boson Plus 320, 24° (HCDV) 9,1 mm 20320A024	320 x 256	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	24°	In Production Demander plus d’informations
Boson Plus 320, 34° (HCDV) 6,3 mm 20320A034	320 x 256	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	34°	In Production Demander plus d’informations
Boson 320, 34° (HFOV) 6,3 mm - Radiométrie 20320A034-6IARX	320 x 256	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	34°	In Production Demander plus d’informations
Boson 320, 50° (HCDV) 4,3 mm - Objectif compact 20320A050	320 x 256	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	50°	In Production Demander plus d’informations
Boson 640, 50° (HCDV) 9,2 mm 20640AS50	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	50°	In Production Demander plus d’informations
Boson 320, 50° (HFOV) 4,3 mm - Radiométrie 20320AS50-6IARX	320 x 256	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	50°	In Production Demander plus d’informations
Boson Plus 320, 92° (HCDV) 2,3 mm 20320H092	320 x 256	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	92°	In Production Demander plus d’informations
Boson Plus 640, 6.0° (HCDV) 72,8 mm 20640A006	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	6,0°	Discontinued
Boson 640, 8° (champ de vision horizontal) 55 mm 20640A008	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	8°	In Production Demander plus d’informations
Boson 640, 8° (HFOV) 55 mm - Radiométrie 20640A008-6IARX	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	8°	In Production Demander plus d’informations
Boson 640, 12° (champ de vision horizontal) 36 mm 20640A012	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	12°	In Production Demander plus d’informations
Boson 640, 18 ° (HFOV) 24 mm 20640A018	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	18°	In Production Demander plus d’informations
Boson 640, 18° (HFOV) 24 mm - Radiométrie 20640A018-6IARX	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	18°	In Production Demander plus d’informations
Boson 640, 24° (champ de vision horizontal) 18 mm 20640A024	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	24°	In Production Demander plus d’informations
Boson 640, 24° (HCDV) 18 mm 20640AS24	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	24°	In Production Demander plus d’informations
Boson 640, 24° (HFOV) 18 mm - Radiométrie 20640A024-6IARX	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	24°	In Production Demander plus d’informations
Boson 640, 32° (HFOV) 13,6 mm - Radiométrie 20640AS32-6IARX	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	32°	In Production Demander plus d’informations
Boson 640, 32° (champ de vision horizontal) 14 mm 20640A032	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	32°	In Production Demander plus d’informations
Boson 640, 32° (HCDV) 13,6 mm 20640AS32	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	32°	In Production Demander plus d’informations
Boson 640, 32° (HFOV) 14 mm - Radiométrie 20640A032-6IARX	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	32°	In Production Demander plus d’informations
Boson 640, 50° (champ de vision horizontal) 8,7 mm 20640A050	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	50°	In Production Demander plus d’informations
Boson 640, 50° (HFOV) 9,2 mm - Radiométrie 20640AS50-6IARX	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	50°	In Production Demander plus d’informations
Boson 640, 95° (HFOV) 4,9 mm 20640A095	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	95°	In Production Demander plus d’informations
Boson 640, 95° (CVH) 4,9 mm - Objectif compact 20640AS95	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	95°	In Production Demander plus d’informations
Boson 640, 95° (HFOV) 4,9 mm - Radiométrie 20640AS95-6IARX	640 x 512	Référence de 60 Hz; autonomie de 30 Hz sélectionnable	12 µm	95°	In Production Demander plus d’informations

Afficher tous les modèles + Afficher moins de modèles -

Back to top

Resources & Support

Base de connaissances
Logiciel et firmware
Documentation et dessins
Vidéos
Outils
Contacter l’assistance

Below are assets shared by all models of this product family.

For model-specific assets, select an option in the Model Finder above.

You must be logged in to download software or firmware. Please sign in or create an account here.

Boson 2.0.6 IDD & SDK

Software Download

Version: 206

Boson 3.0 IDD & SDK

Software Download

Boson and ADK GUI 3.0.0 with x64 (64-bit) Drivers

GUI

Version: 3.0.0

Boson and ADK GUI with x64 Drivers

GUI

Version: 1.4.4

Boson and ADK GUI with x86 (32-bit) Drivers

GUI

Version: 1.4.4

Boson GUI v3.0.0 x64drivers

GUI

Boson+ GUI v4.6.6 x64drivers

GUI

Les ressources ci-dessous sont partagées par tous les modèles de cette famille de produits.

La fiche technique technique fournit des informations détaillées.

Caractéristiques fonctionnelles
Spécifications techniques
Données de performance
Circuits électriques et externes
Recommandations mécaniques

Les dessins mécaniques et les fichiers 3D sont disponibles aux formats IDD+ et STEP.

Boson Family Brochure

Brochure

Boson Datasheet

Datasheet

Boson - Fleet Grade Datasheet

Datasheet

Boson Camera Adjustments Application Note

Datasheet

Boson Engineering Datasheet Rev 350

Datasheet

Boson GUI 3.0 Quick Start Guide

Quick Start Guide

Boson Development Board Tech Note

Tech Note

Boson FFC/NUC Control Application Doc Sept 2018

Tech Note

Boson SDK Documentation Rev 206

Software Download

Boson VPC Accessory with USB Analog Cable Drawing

STEP File

1
2
3
4
5
>

Types: Reset Filters

L’intégration des modules de caméra thermique OEM Teledyne FLIR est plus facile que jamais grâce à notre bibliothèque de vidéos pratiques et bien plus encore !

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

3rd Party Lens Calibration with FLIR Boson and Boson+

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

AGC Tuning with FLIR Boson and Boson+

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

MIPI Integration with FLIR Boson and Boson+

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Setting Up Radiometry with FLIR Boson and Boson+

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Software Integration with FLIR Boson and Boson+

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Video Interfaces with FLIR Boson and Boson+

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Your Guide to Boson+ GUI 4.2

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

How to Interface with FLIR Boson and Boson+

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Boson FOV Comparison

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

How to Choose a Lens for a Thermal Camera

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Integrate AI Decision Support with Prism AI

Cette vidéo n’est pas disponible en raison de vos paramètres de cookies.

Guide to Image Signal Processing with Prism ISP

Outil de sélection de caméra

Comparez tous nos modèles de cœur de caméra infrarouge en un seul endroit.

See more

Outil de sélection d’objectif Boson

Saisissez vos paramètres de cible pour recevoir une focale d’objectif recommandée.

Plus d'infos

Consultez le Centre d’assistance pour obtenir de l’aide sur vos produits OEM Teledyne FLIR ou envoyez un ticket d’assistance en consultant notre Centre d’assistance technique.
