Posicione praticamente qualquer carga útil
FLIR PTU-5
Pan/Tilt for top-mounted Payloads up to 5 lbs
- Top Payload Capacity: 5 lbs / 2.2 kg
- Pan/Tilt Resolution 0.005°/0.005°
- Weight: 4.7 lbs / 2.1 kg
FLIR PTU-D48E
Pan/Tilt Unit for side-mounted payloads up to 15 lbs
- Top Payload Capacity: 10 lbs / 4.5 kg
- Pan/Tilt Resolution 0.006°/0.003°
- Weight: 12 lbs / 5.4 kg

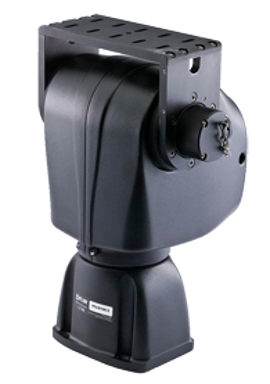

FLIR PTU-D100EX
Pan/Tilt Unit for side-mounted payloads up to 25 lbs
- Top Payload Capacity: 25 lbs / 11.4 kg
- Pan/Tilt Resolution 0.0075°/0.0075°
- Weight: 21 lbs / 9.1 kg
FLIR PTU-D300E
Pan/Tilt Unit for side-mounted payloads up to 70 lbs
- Top Payload Capacity: 35 lbs / 15.9 kg
- Pan/Tilt Resolution 0.0064°/0.0064°
- Weight: 26 lbs / 11.8 kg
FLIR PTU-D300E-HS
Pan/Tilt Unit for side-mounted payloads up to 40 lbs
- Top Payload Capacity: 25 lbs / 11.3 kg
- Pan/Tilt Resolution 0.0064°/0.0064°
- Weight: 26 lbs / 11.8 kg
FLIR PTU-D300E-GigE
Pan/Tilt Unit for side-mounted payloads up to 70 lbs
- Top Payload Capacity: 35 lbs / 15.9 kg
- Pan/Tilt Resolution 0.0064°/0.0064°
- Weight: 26 lbs / 11.8 kg
Recursos e aplicações avançados
O desempenho e os recursos dos sistemas de panorâmica/inclinação da FLIR oferecem suporte a recursos e aplicativos avançados, incluindo rastreamento, geoapontamento e estabilização inercial. Geoapontamento e estabilização inercial estão disponíveis como opções prontas para uso na maioria dos modelos de panorâmica/inclinação da FLIR.
Estabilização inercial
O Módulo de Estabilização Inercial (ISM) é uma configuração opcional para unidades de panorâmica/inclinação D48E, D100E e D300E. O ISM fornece uma solução integrada pronta para uso para estabilização inercial da linha de visão (Line of Sight, LOS), com baixo custo, de qualquer carga útil de plataformas móveis. A estabilização inercial melhora as imagens em movimento das câmeras. O ISM opcional permite o controle do computador em tempo real durante a estabilização, habilitando o rastreamento e a detecção automática de alvos em sistemas de circuito fechado.
Geoapontamento
O recurso de geoapontamento integrado permite que qualquer unidade de panorâmica/inclinação da FLIR (PTU-5, E46, D48E, D100E, D300E) seja comandada usando coordenadas de latitude, longitude e altitude (geocoordenadas ou coordenadas GPS). Após a configuração, é possível usar geocoordenadas sobre a interface Ethernet/IP integrada para comandar automaticamente a panorâmica/inclinação e apontar para o local correspondente.
Controladores e software
As unidades de panorâmica/inclinação da FLIR foram projetadas para controle por computador com interfaces bidirecionais de alto desempenho. Todas as unidades fornecem interface para controle de panorâmica/inclinação serial (RS-232 e/ou RS-485). As unidades da série E também fornecem interfaces de controle Ethernet. Compatíveis com ambos os protocolos ASCII e de controle de formato binário. Uma API/SDK C de alto desempenho está disponível para integrar o controle a um aplicativo personalizado.
PTU-SDK
As unidades de panorâmica/inclinação FLIR MCS foram projetadas para controle de alto desempenho com baixa latência e trepidação, com altas taxas de comando. As unidades podem ser controladas de várias formas. As unidades de panorâmica/inclinação FLIR MCS são compatíveis com um protocolo de comando ASCII simples, documentado no Manual de referência de comandos da Série E, bem como uma forma binária dos comandos, suportado por uma biblioteca portátil de linguagem C (PTU-SDK).
Opções para controle de panorâmica e inclinação
- Controle pela página da PTU que tem setas para mover para a esquerda, direita, para cima e para baixo. Não requer hardware adicional.
- Um controlador estilo Pelco que usa o protocolo de comunicação RS-485;
- Um controlador de gamepad, como Logitech F310, que funciona com a GUI do Windows
- joystick APEM
- Manual de controle do gamepad série E
Opções de montagem da PTU
PTU-5 |
D48E |
D100E-EX* |
D300E* |
D300E-HS* |
D300E-EX* |
|
Suportes de montagem superior (TMB) |
Incluído | TMB incluído com o D48E-SS Número da peça sem TMB: D48E-SN |
TMB não incluído com o D100E-SS Número de peça da PTU com TMB: D100E-ST |
Suporte superior não incluído com o D300E-SS Número da peça da PTU com suporte superior: D300E-SD |
||
Capacidade máxima de carga útil |
5 lb / 2,2 kg | 10 lb / 4,5 kg | 25 lb / 11,4 kg | 35 lb / 15,9 kg | 25 lb / 11,3 kg | 60 lb / 27,2 kg |
Suportes de montagem lateral (SMB) |
1 ou 2 SMBs podem ser comprados e instalados |
1 ou 2 SMBs podem ser comprados e instalados |
1 ou 2 SMBs podem ser comprados e instalados |
Apenas 1 SMB pode ser instalado no D300E-SS padrão 1 ou 2 SMBs podem ser instalados na D300E-SD |
||
Capacidade de carga útil lateral |
6 lb / 2,7 kg | 15 lb / 6,8 kg | 25 lb / 11,4 kg | 70 lb / 31,8 kg | 40 lb / 18,1 kg |
90 lb / 40,8 kg |
CAPACIDADE TOTAL DE CARGA ÚTIL |
O peso combinado das cargas úteis superiores e laterais (caso use ambas) não pode exceder a capacidade nominal de carga útil lateral |
|||||
NOTAS DO SUPORTE |
Os suportes superiores e laterais não podem ser usados juntos – a braçadeira do suporte permite apenas um tipo de cada vez |
- |
Os números dos suportes do D100E-ST são ligeiramente diferentes: D100-BKT-S’ |
- |
- |
- |
APLICÁVEL A TODOS OS MODELOS DE PTU: A velocidade máxima pode depender da inércia exata da carga útil e da tensão de entrada
*A carga útil superior supõe COG <6” do eixo de inclinação; a carga útil lateral supõe COG balanceado.
