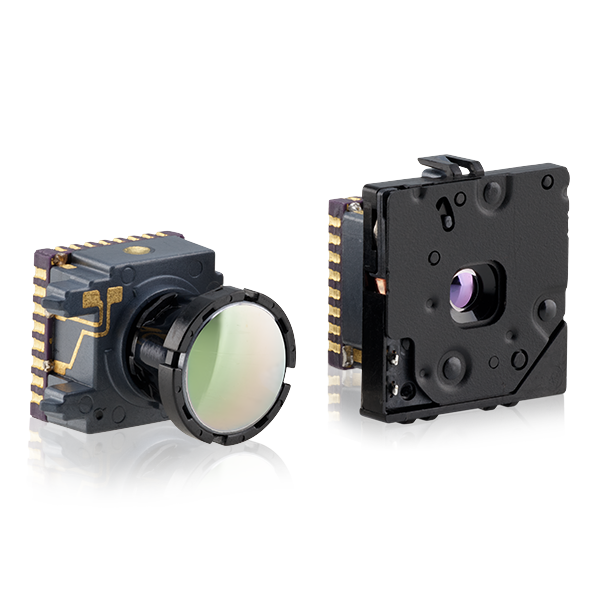

Lepton
Conforme à la NDAA et sans ITAR, Lepton® est le module de caméra infrarouge à ondes longues au volume de production le plus élevé au monde. Compact et économique, Lepton a rendu possible l’innovation thermique adoptée par des millions de clients. Lepton propose plusieurs résolutions, quatre options de champ de vision (FOV) et une sortie de température absolue sur certains modèles.
Teledyne FLIR améliore continuellement la boîte à outils d’intégration en ligne de Lepton pour réduire les coûts de développement et écourter les délais de commercialisation. Des notes d’application, des vidéos d’intégration, des guides de démarrage rapide et un code source complémentaire pour les tests sous Windows, Linux, Raspberry Pi et BeagleBone garantissent une intégration efficace. Pour les programmes avancés et à grand volume, l’équipe des services techniques peut prendre en charge l’octroi de licences pour le logiciel d’application MyFLIR® et d’amélioration de l’image MSX® et Vivid-IR™.
La faible consommation d’énergie, la qualité d’image inégalée et le soutien à l’intégration de Lepton permettent le développement de produits novateurs pour les appareils mobiles, les petits appareils électroniques et les capteurs sans surveillance pour les bâtiments intelligents, la détection d’incendie, le suivi de l’occupation, la surveillance de l’état de l’équipement et plus encore.

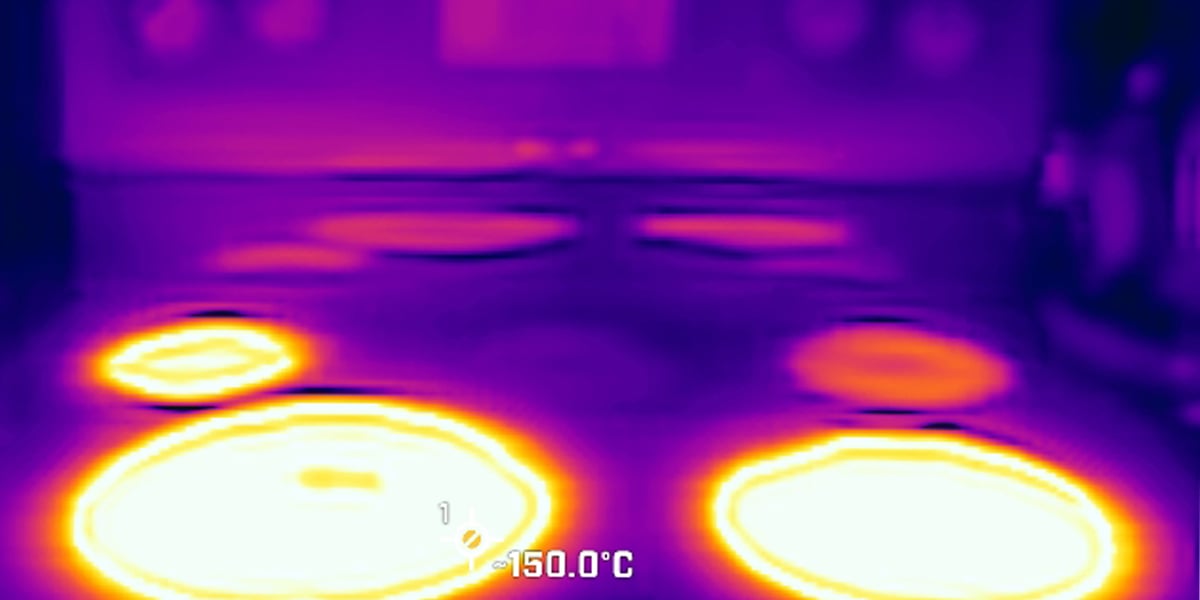

PERFORMANCES THERMIQUES AMÉLIORÉES
Résolution et sensibilité supérieures à celles des matrices de thermopiles courantes.
- Résolutions radiométriques 80x60 et 160x120 ou non radiométriques 120x120 utilisables
- Sensibilité thermique < 50 mK
- Plage dynamique de scène jusqu’à 450 °C selon le modèle
- Traitement intégré du signal de l’image thermique numérique
MICRO CAMÉRA THERMIQUE ABORDABLE AVEC SWaP IMBATTABLE
Les options de taille, de puissance et d’objectif permettent d’utiliser des appareils mobiles, des capteurs autonomes et des petits appareils électroniques.
- Options d’objectif horizontal à champ de vision 50°, 57°, 95° et 160°
- 10,5 x 12,7 x 7,2 mm, objectif à 160° exclu
- 150 mW typique, mode veille 5 mW et activation de l’obturateur 650 mW (0,5 s)
- Alimentations compatibles avec les smartphones

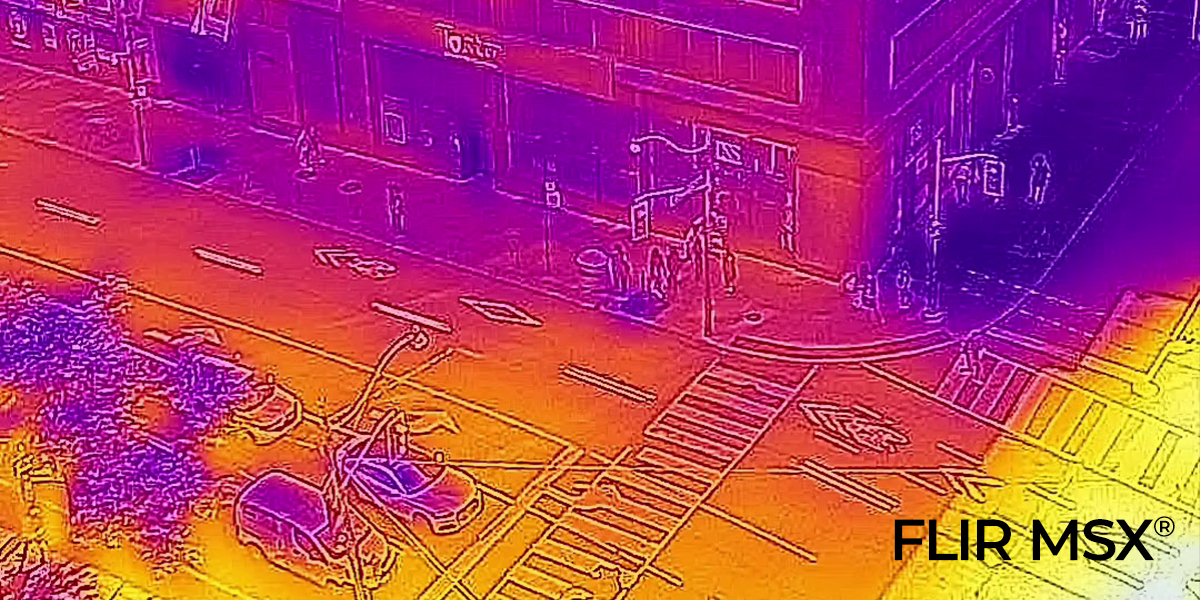

DE QUALITÉ PROFESSIONNELLE ET CONÇU POUR LES INTÉGRATEURS
Développez-vous avec le plus grand fabricant de caméras thermiques du secteur pour réduire les risques, les coûts et les délais de commercialisation.
- La plus grande capacité de production au monde et conforme à la norme NDAA
- Mesures éprouvées de l’assurance qualité électronique des consommateurs
- Le savoir-faire technique et marketing soutient le développement et la stratégie de commercialisation
- Logiciel MyFLIR et amélioration de l’image MSX et Vivid-IR disponibles sous licence

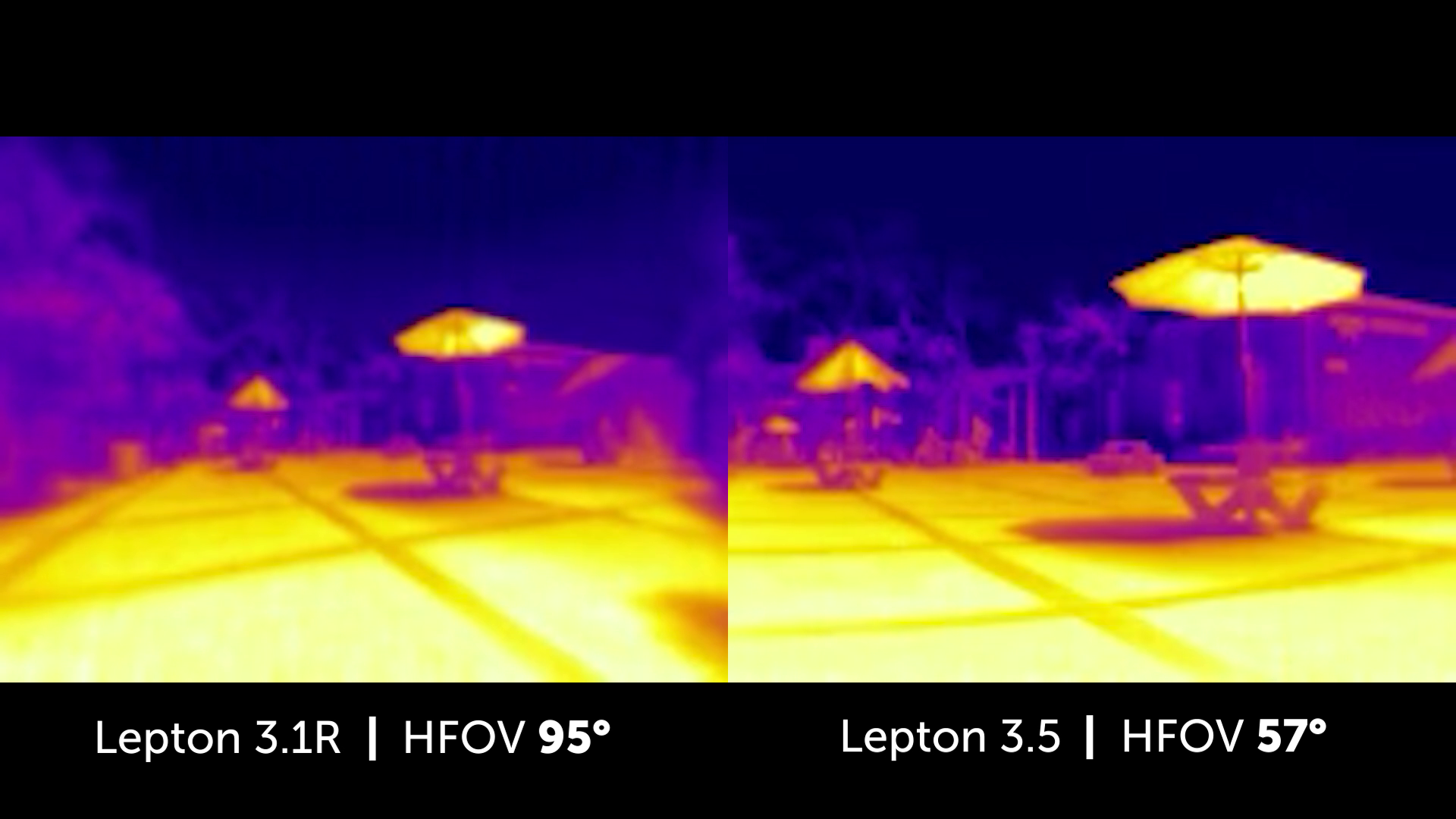

Terrasse de café - Lepton 3.1R comparé au Lepton 3.5

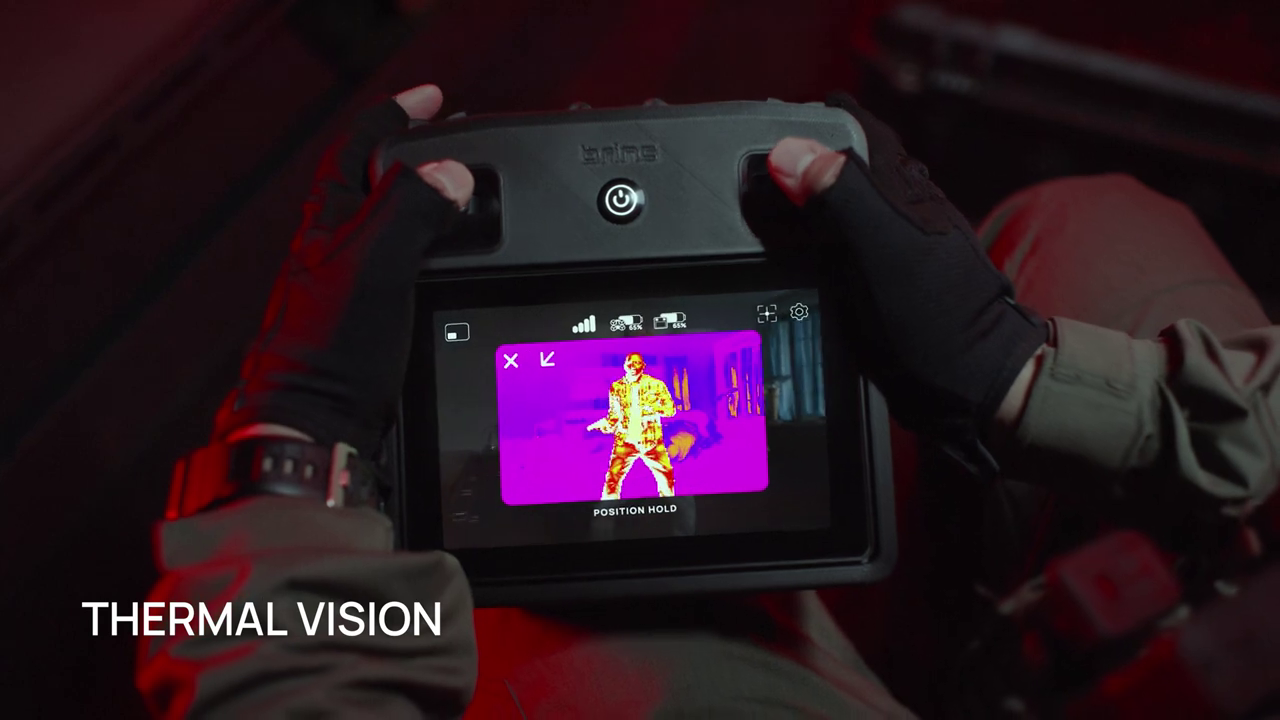

Brinc Lemur 2 Drone avec Lepton 3.5

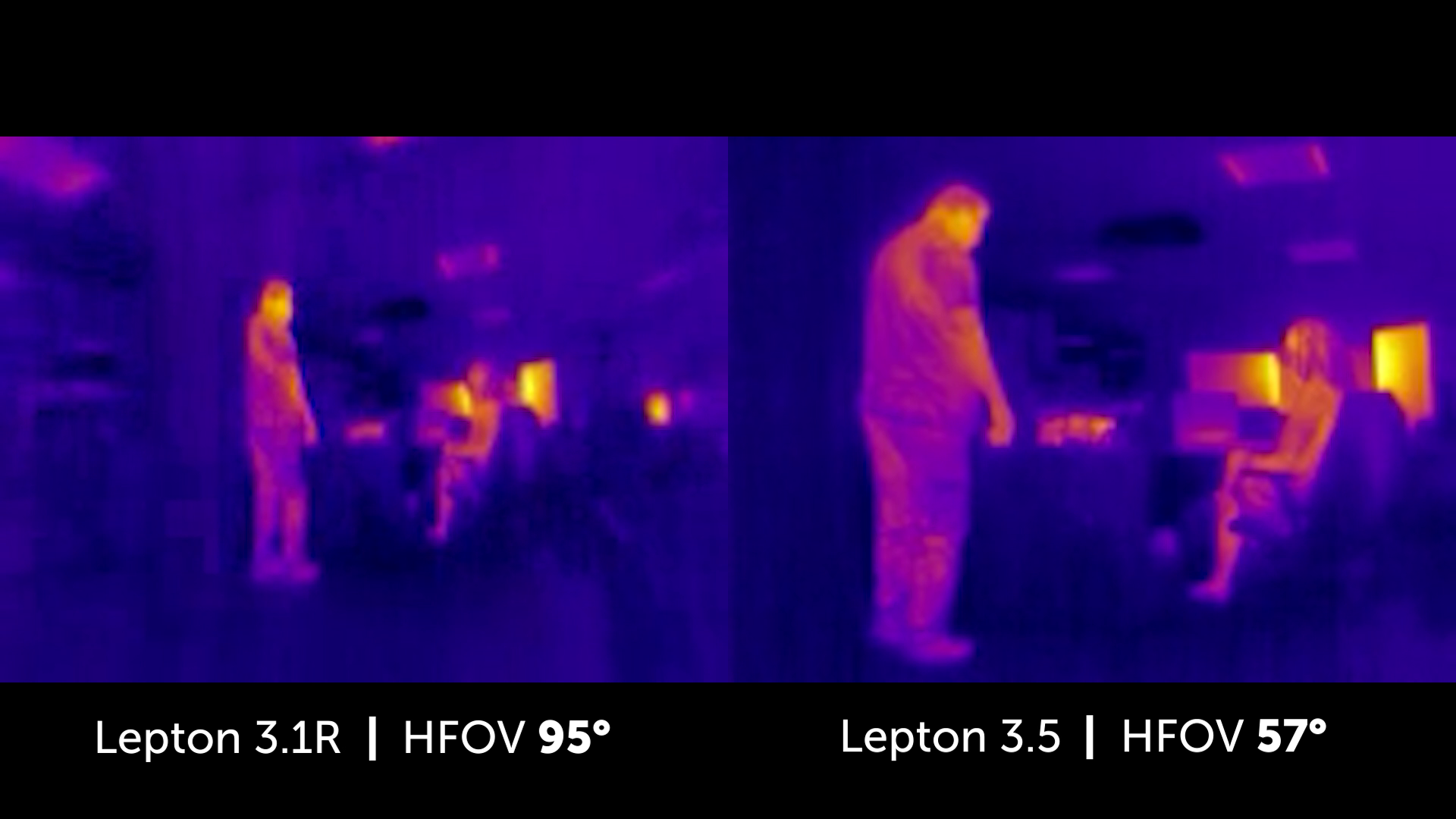

Intérieur de bureau – Lepton 3.1R comparé au Lepton 3.5

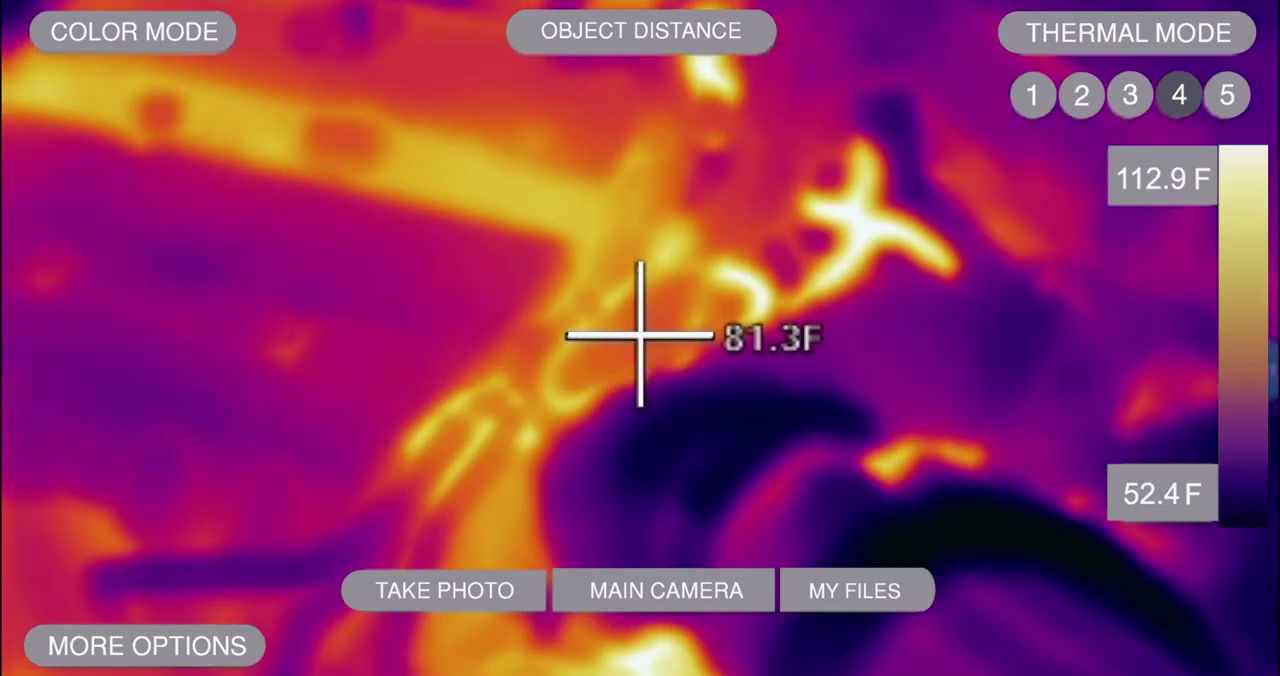

RealWear Navigator 520 avec Lepton 3.5

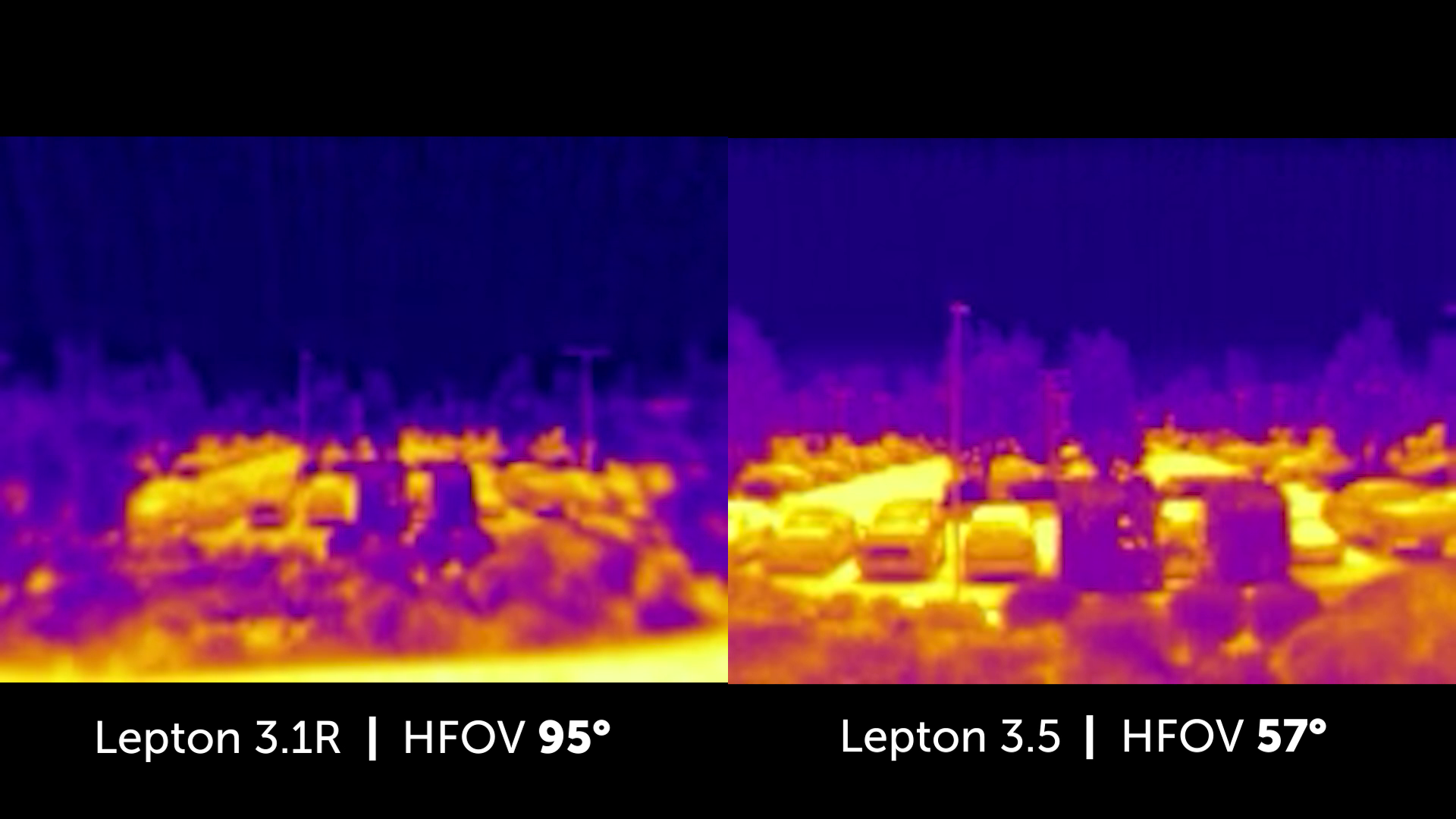

Parc de stationnement - Lepton 3.1R comparé au Lepton 3.5

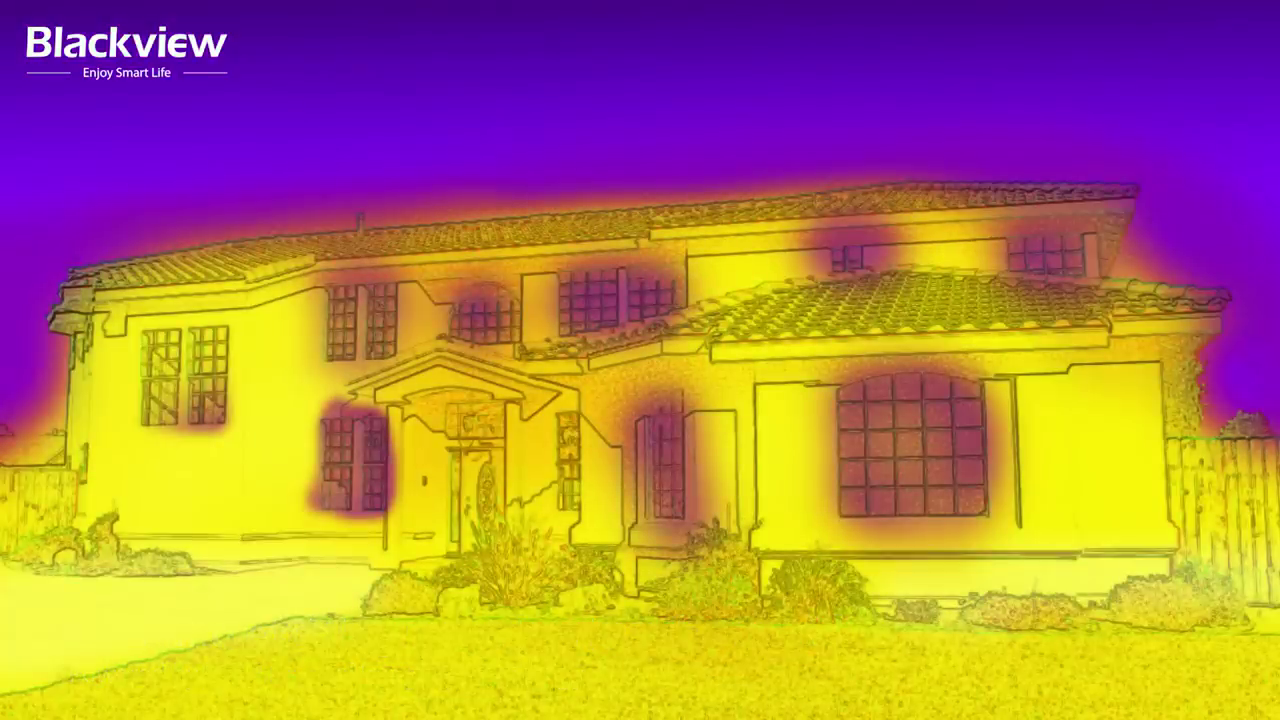

Blackview BV8900 avec Lepton FS

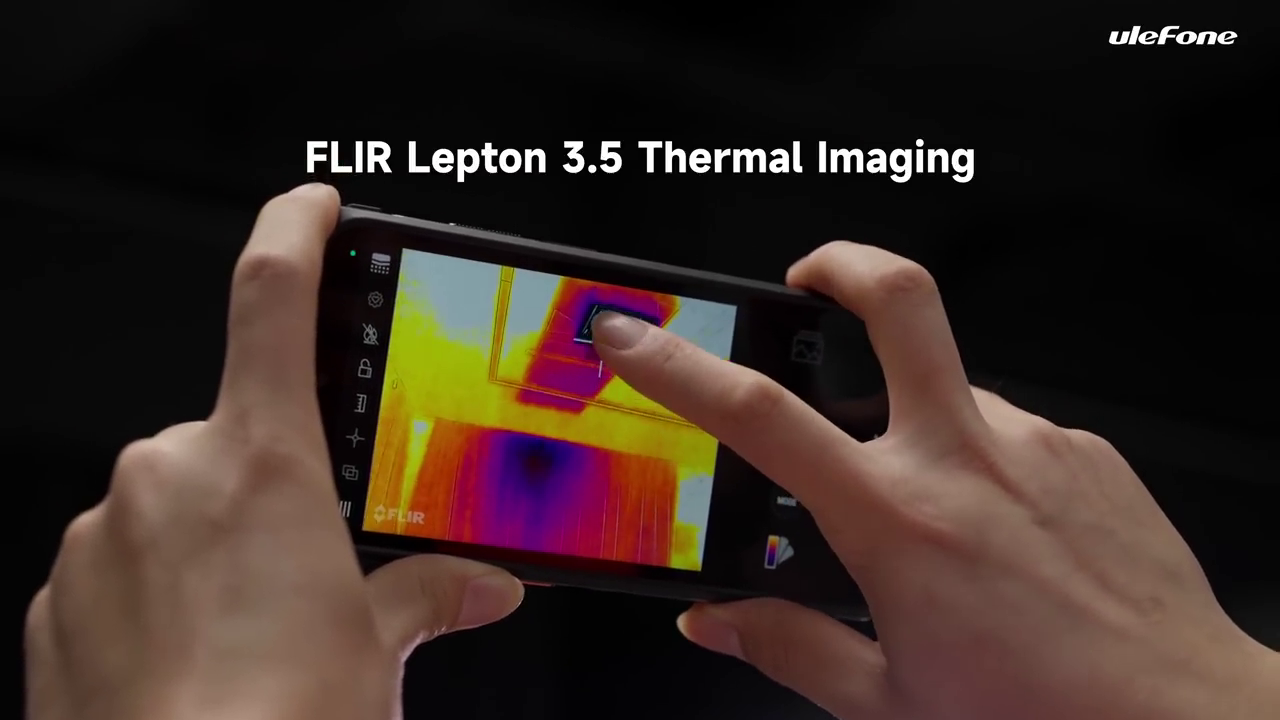

Ulefone Power Armor 19T avec Lepton 3.5

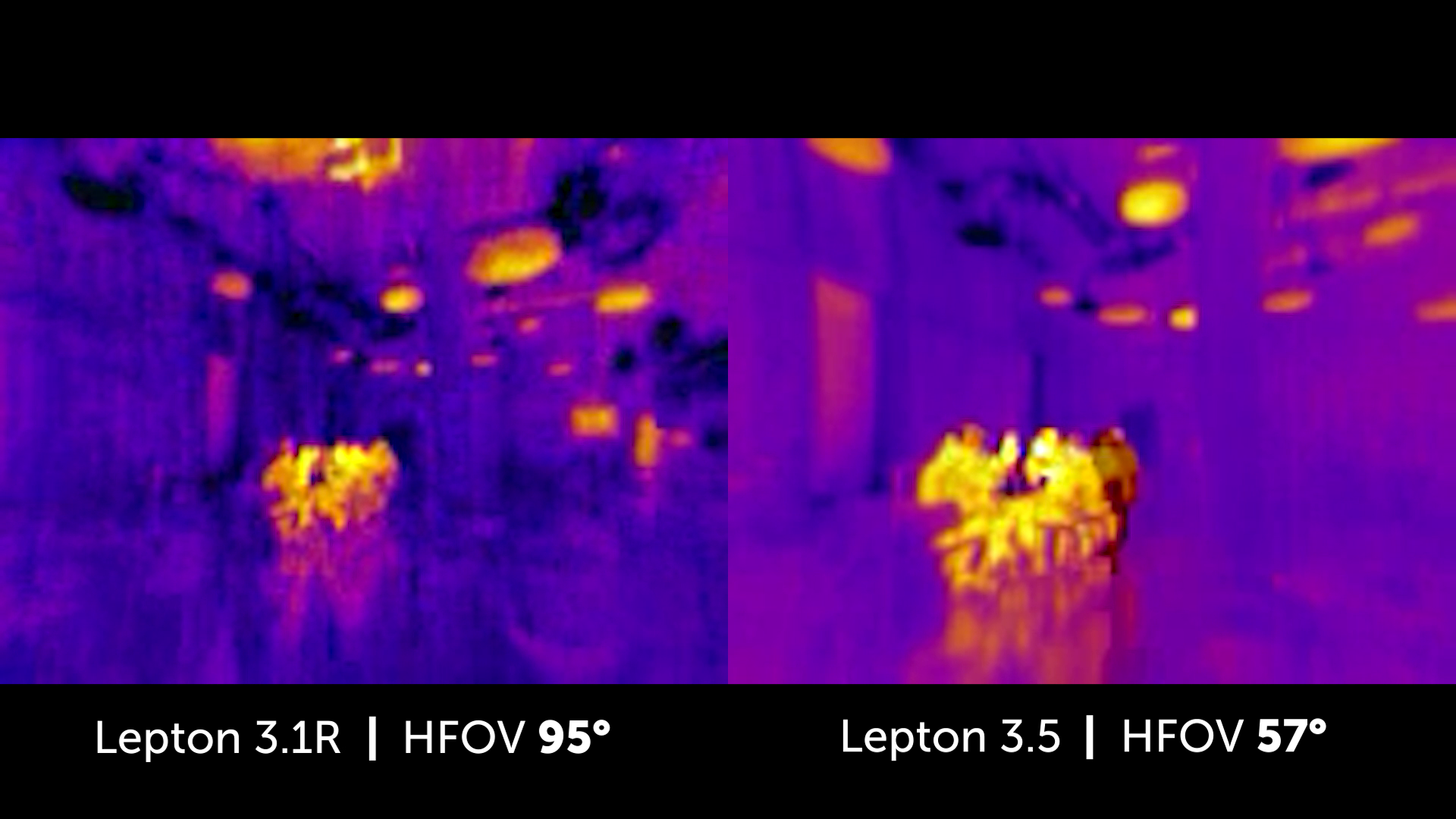

Intérieur de café - Lepton 3.1R comparé au Lepton 3.5
Model Finder
Results:
| Produit | Resolution | Frame Rate | Pixel Pitch (μm) | FOV Horizontal | Temperature Measurement | Statut | Comparer |
|---|---|---|---|---|---|---|---|
Lepton 1,5, 80 x 60, 50°, sans obturateur500-0643-00 |
80 × 60, balayage progressif | 8,6 Hz (application commerciale exportable) | 17 µm | 50° (nominal) | Discontinued |
|
|
Lepton 1.6, 80 x 60, 25°, sans obturateur500-0690-00 |
80 × 60, balayage progressif | 8,6 Hz (application commerciale exportable) | 17 µm | 25° (nominal) | Discontinued |
|
|
Lepton 2.0, 80 x 60, 50°, avec obturateur500-0659-01 |
80 × 60, balayage progressif | 8,6 Hz (application commerciale exportable) | 17 µm | 50° (nominal) | Discontinued |
|
|
Lepton 2.5, 80 x 60, 50°, radiométrique avec obturateur500-0763-01 |
80 × 60, balayage progressif | 8,6 Hz (application commerciale exportable) | 17 µm | 50° (nominal) | Oui | In Production Request Info |
|
Lepton 3, 160 x 120, 56° avec obturateur500-0276-01 |
160 x 120, balayage progressif | 8,7 Hz (application commerciale exportable) | 12 µm | 56° (nominal) | Discontinued |
|
|
Lepton UW, 160x120, 160°, Non-radiométrique500-1387-00 |
Sortie 160 x 120 avec une zone utilisable de 120 pixels de diamètre | 8,6 Hz (application commerciale exportable) | 12 µm | 160° | Non | In Production Request Info |
|
Lepton 3,5, 160 à 120, 57° avec obturateur500-0771-01 |
160 x 120, balayage progressif | 8,6 Hz (application commerciale exportable) | 12 µm | 57° (nominal) | Non | In Production Request Info |
|
Lepton 3.1R, 160x120 95º, radiométrique, avec obturateur500-0758-03 |
160 x 120, balayage progressif | 8,6 Hz (application commerciale exportable) | 12 µm | 95° | Oui | In Production Request Info |
|
Galerie d’images
Resources & Support
News articles and white papers written by Teledyne FLIR OEM experts to help you integrate your Teledyne FLIR OEM products.
For technical questions, find answers by visiting our FAQ at: flir.custhelp.com
Conseils techniques
Barre d’alimentation activée par la chaleur avec Lepton et WeMo
Lire le témoignage
FAQ
Can a FLIR OEM camera data be streamed to disk over the PCI-1422 card and displayed real time?
Lire le témoignage
FAQ
How does a neutral density filter affect the scene dynamic range of FLIR’s OEM cameras?
Lire le témoignage
Below are assets shared by all models of this product family.
For model-specific assets, select an option in the Model Finder above.
You must be logged in to download software or firmware. Please sign in or create an account here.
IDD CAD data LEPTON 2.5, 80x60
IDD CAD data LEPTON 3.1R, 160x120
IDD CAD data LEPTON 3.5, 160x120
Lepton SDK and Documentation
Lepton SDK for Windows
Lepton Windows User App V1.3.2
Assets below are shared by all models in this product family.
The Engineering Datasheet provides detailed information.
- Functional Characteristics
- Technical Specifications
- Performance Data
- Electrical and External Circuitry
- Mechanical Recommendations
The mechanical drawings and 3D files are available in IDD+ and STEP formats.
Lepton Camera Breakout Board v2.0 Datasheet
Lepton Engineering Datasheet Rev 400
Lepton FS1 Datasheet
Lepton Series Datasheet
Lepton 3.1R Dewarping App Note R100
Lepton 80x60 vs Lepton 160x120 App Note
Lepton Breakout Board - Declaration of Compliance Rev 120
Lepton California Proposition 65 Declaration Rev 120
Lepton RoHS Certificate of Compliance Rev 210
Lepton Software IDD Rev 303
